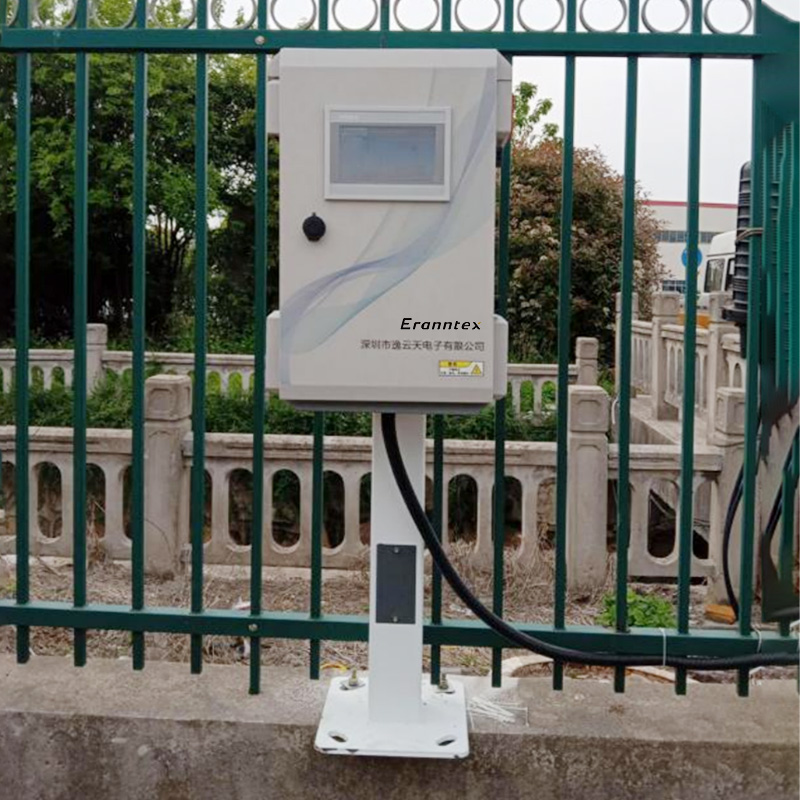

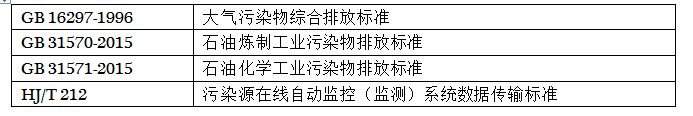

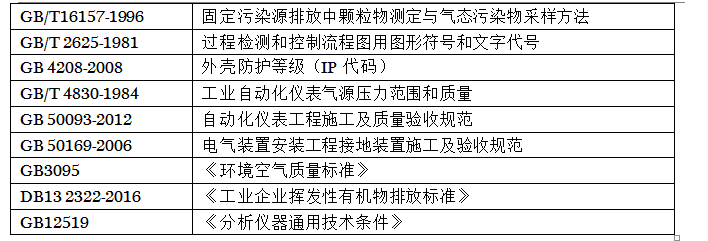

產品設計依據

本產品設計與制造應滿足或優于如下規范、標準的最新版本。如果幾種規范和標準適用于同一情況，則應遵循最為嚴格的規范。若規格書與相關的規范和標準有沖突，則應明確提出并得到確認后實施。

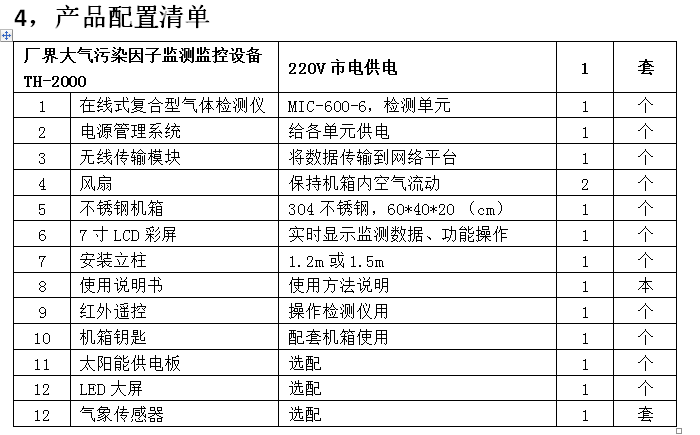

主要部件介紹：

4.1在線式復合型氣體檢測儀MIC-600介紹：

MIC-600在線式復合型氣體檢測儀應用于現場氣體濃度24小時連續在線監測及溫濕度的測量，現場顯示濃度和超標聲光報警，遠程數據傳輸。采用2.5寸高清彩屏實時顯示濃度，根據不同的檢測氣體選用當前行業內最好品牌的電化學、紅外、催化燃燒、熱導、PID光離子原理的氣體傳感器、瑞士高精度電容式數字溫濕度傳感器，MIC-600先進的電路設計、成熟的內核算法處理，取得了多項軟件著作專利和外觀專利，從而誕生了目前行業內領先的新一代多功能型固定在線式復合氣體檢測報警儀。MIC-600可以檢測管道中或受限空間、大氣環境中的氣體濃度也可以檢測氣體泄漏，還可以檢測高濃度單一氣體的純度。堅固耐用的防爆外殼和氟碳漆表面處理工藝適用于各種危險場所和強酸強堿的腐蝕性環境，耐磨損，10年內不褪色和掉漆。

MIC-600在線式復合型氣體檢測儀特點：

●本安電路設計，防爆認證，二級防雷、防靜電，防雷和防靜電能力

  超過國家標準，抗高強度脈沖浪涌電流沖擊。高可靠性和穩定性。

  防反接設計，任意形式的反接都不會損壞儀器

●符合EMI、EMC標準，通過國標測試及CMC計量器具許可認證。

  執行標準：GB15322.1-2003

  GB 3836.1—2010 《爆炸性氣體環境用電氣設備 通用要求》

  GB 3836.2—2010 《爆炸性氣體環境用電氣設備 隔爆型“d”》

  GB 3836.4—2010 《爆炸性氣體環境用電氣設備 本質安全型“i”》

●標準總線RS485（RTU）和4～20mA標準信號同時輸出，3組繼電器開關量輸出，現場聲光報警。可選頻率輸出 200-1000Hz 、Hart協議信號、1～5V輸出、無線傳輸（2～5公里或不限距離）。可以有線或無線遠程實時監控，將數據上傳到手機或通過局域網、互聯網傳輸?shù)江h(huán)保局、其他監控中心、監控設備、監控電腦，通過免費上位機軟件或氣體報警控制器實時監控現場的濃度。

●兼容各種二次表、數據采集模塊、PLC、DCS系統，可直接驅動電磁閥、風機、報警器等設備，也可以通過驅動中間繼電器來驅動大功率設備。選配MIC2000控制器可以同時監控1000臺檢測儀。

●大容量數據存儲功能，可以記錄實時濃度值、溫濕度、或只記錄報警值及時間。支持本機存儲或SD卡存儲，本機存儲標配容量為10萬條記錄，需更大容量訂貨時要注明。SD卡存儲的容量可訂制。通過免費上位機軟件進行數據導出和分析，支持在本機上查看數據或刪除數據，可設置在容量不夠的時候自動覆蓋數據或不覆蓋數據，自動停止記錄功能。

●標配紅外遙控器，可以實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢復出廠、進入菜單、查看記錄、4mA輸出、20mA輸出（校準其他采集設備需用這個功能）。

●中英文界面可選擇，默認中文界面，支持氣體濃度單位自由切換，常規氣體不需要輸入分子量，特殊氣體輸入分子量就自動計算并切換，單位可選：PPM、mg/m3、Vol%、LEL%、PPHM、ppb、mg/L

●2.5寸高清彩屏(LCM)顯示實時濃度、時間、溫度、濕度、存儲狀態等信息，可同時檢測1-～6種氣體濃度和溫濕度，菜單界面采用高清仿真圖標來顯示各個菜單的功能名稱，簡明中文或英文操作提示。

●三種顯示模式可切換：同時顯示多種氣體濃度、大字體循環顯示單通道氣體濃度、實時曲線，各通道之間自動或手動循環可切換，可設置是否顯示最大值、最小值、氣體名稱，可查看歷史記錄曲線圖。

●自動跟蹤零點防止漂移，溫度補償、多級校準，能同時符合國標和各個地區的地方、省級計量局標準。

●數據恢復功能、濃度校準誤操作自動識別并阻止，可以避免由于操作不當引起的不良。

●可記錄校準日志、維修日志、故障解決對策，傳感器壽命到期提醒，下次濃度校準時間提醒功能。

MIC-600在線式復合型氣體檢測儀參數：

檢測氣體：揮發性有機物、二氧化硫、氮氧化物、氯化氫、硫化氫、氨氣（可根據實際需求選配）

檢測范圍、分辨率和檢測原理：

TVOC：0-50ppm，0.01ppm，PID光離子原理

SO2：0-100ppm，0.01ppm，電化學原理

NOx：0-100ppm，0.01ppm，電化學原理

HCL：0-100ppm，0.01ppm，電化學原理

H2S：0-100ppm，0.01ppm，電化學原理

NH3：0-100ppm，0.01ppm，電化學原理

傳感器壽命：PID光離子2年，電化學2-3年

檢測精度：≤±2%F.S（全量程內2%）

工作方式：固定式安裝，在線檢測，擴散式測量，管道式（M45X1.5外螺紋）、流通式、泵吸式可選。

安裝方式：管道式、壁掛式。管道式的工作壓力為大氣壓±30%，超出范圍需降壓處理。

響應時間：T90≤20秒（TVOC使用光離子原理小于15秒）

恢復時間：≤30秒

輸出信號：總線制RS485（RTU）、三(四)線制4～20mA、可選0～20mA、1～5V、0～5V、0～10V、無線傳輸。

報警方式：現場聲光報警（選配），默認1路，可選3路無源觸點（干節點）輸出，三級報警，報警點可設置。

工作環境：-40℃～+70℃

樣氣溫度：-40℃～+70℃（常規）。

相對濕度：≤10-95%RH （常規）非凝露場合。

工作電壓：12~30V（DC直流，單臺設備的標準電源為24V，1A或大于1A 的直流開關電源）。

防爆形式：隔爆型  ExdⅡCT6

連接電纜：4~20mA選三芯屏蔽電纜，RS485選四芯，距離超1000米時單根線徑≥1.5mm；屏蔽層接大地。

電氣接口：3/4NPT，可選M20X1.5內螺紋、1/2NPT。

防護等級：IP66 防水濺和短時間雨淋，長時間雨淋需選配防雨罩或選擇不帶顯示的外殼或訂貨時注明。

外形尺寸：210×170×85mm

重    量：1.8Kg

選配附件：墻壁安裝支架、固定在管道上的安裝支架（四分、六分管）、DN50法蘭管道安裝或不銹鋼螺紋焊座（需注明管道尺寸，如DN50、DN15...）、常溫高濕預處理系統、高溫高濕度預處理系統、高溫高濕高粉塵預處理系統、減壓閥、流量計、溫濕度測量、大容量SD存儲卡、防雨罩、24VDC或220AC采樣泵（采樣距離10米）、真空泵（采樣距離大于40米）、24V開關電源。

連電腦監控需要的配件：免費上位機軟件、RS485/RS232轉換器、無RS232接口的筆記本電

腦還需USB/RS232 轉換連接線，如果要網絡傳輸還需 TCP/IP轉換器。

應用場合：石油、化工、醫藥、環保、煙氣分析、空氣治理等所有需要固定安裝，在線檢測氣體濃度的場合。

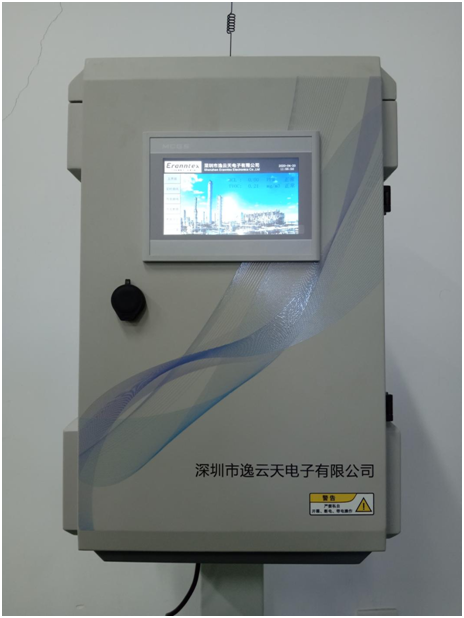

4.2不銹鋼機箱

箱體采用不銹鋼、鋁合金、優質冷板、覆鋁鎂鋅板混合材質，是為露天戶外環境使用而設計的全天候設備保護箱，體積60*60*1000px,具備防雨、防塵、通風扇熱、抗紫外線（抗老化）、防銹、耐酸堿腐蝕、抗電磁干擾（抗雷電）的特點，箱內采用高自由度模塊化快拆式結構，便于設備的快速安裝及后期維護。

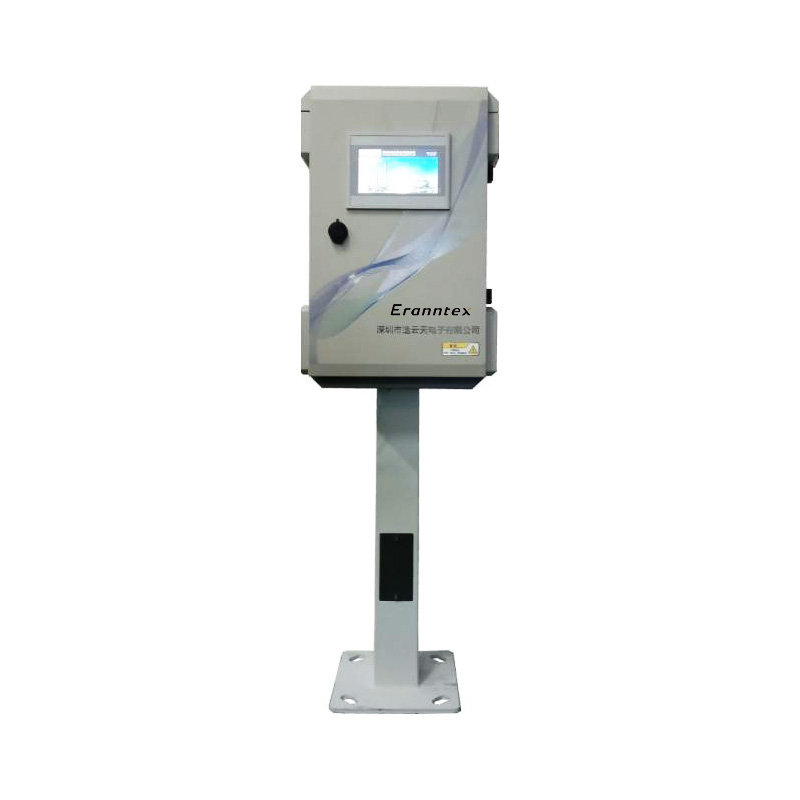

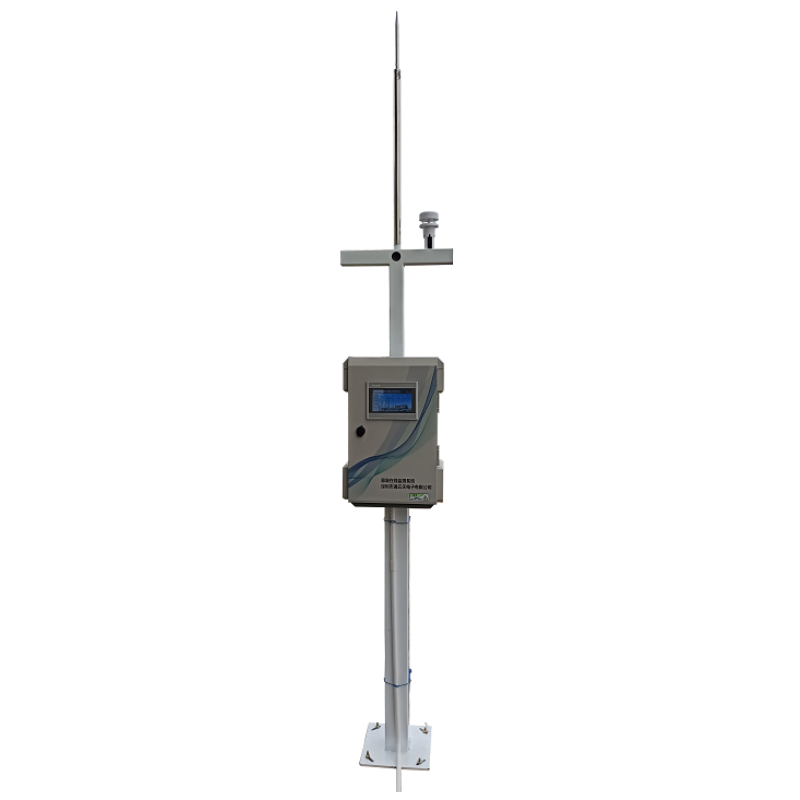

4.3安裝立柱

有1.2米和1.5米可選，配備兩個抱箍和螺絲，安裝簡便。底座尺寸30*750px，建議配4個10mm膨脹螺絲安裝固定。

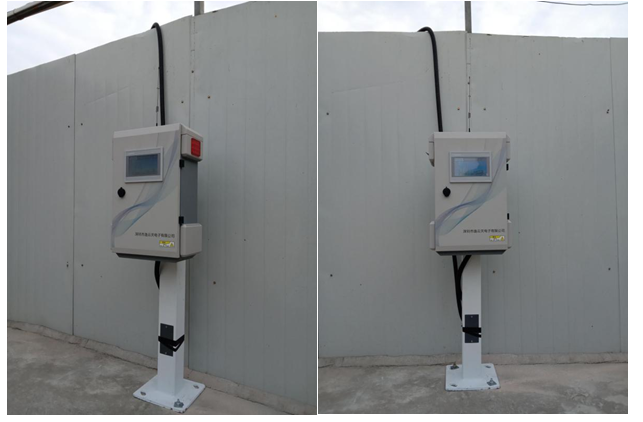

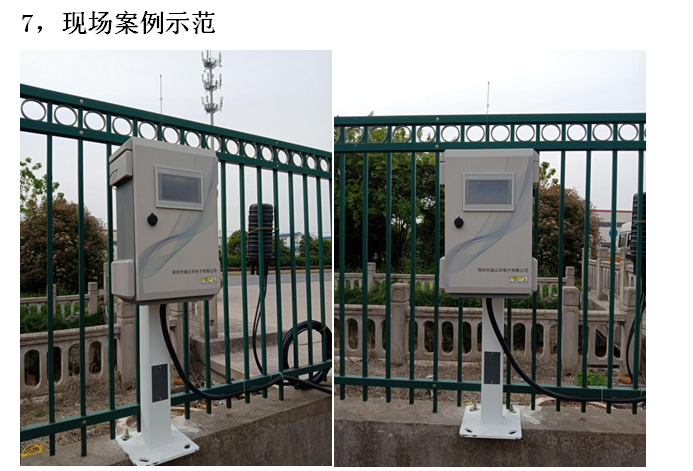

5，廠界大氣污染因子監測監控設備安裝選址

5.1選址原則

具有代表性：能客觀反映一定空間范圍內的環境空氣質量水平和變化規律，客觀評價城市、區域環境空氣狀況，污染源對環境空氣質量影響，滿足為公眾提供環境空氣狀況健康指引的需求。

具有可比性：同類型監測點設置條件盡可能一致，使各個監測點獲取的數據具有可比性。

具有整體性環境空氣質量評價城市點應考慮城市自然地理、氣象等綜合環境因素，以及工業布局、人口分布等社會經濟特點，在布局上應反映城市主要功能區和主要大氣污染源的空氣質量現狀及變化趨勢，從整體出發合理布局，監測點之間相互協調。

具有前瞻性：應結合城鄉建設規劃考慮監測點的布設，使確定的監測點能兼顧未來城鄉空間格局變化趨勢。

具有穩定性：監測點位置一經確定，原則上不應變更，以保證監測資料的連續性和可比性。

5.2 污染監控點布設原則

1.設置在源的主導風向和第二主導風向（一般采用污染最重季節的主導風向）的下風向的最大落地濃度區內，以捕捉到最大污染特征為原則進行布設

2.設在可能對人體健康造成影響的污染物高濃度區以及主要固定污染源對環境空氣質量產生明顯影響的地區

3.可根據監測目的確定點位布設原則增設污染監控點，必要時在臨近居民區和人群聚集區的廠界邊緣設置特征污染物監測站。

6，售后服務承諾

深圳市逸云天電子有限公司秉持“全方位、高品質、優服務”的服務標準，以“優質產品、合理價格、貼心服務”的理念和負責、公開的原則向您鄭重承諾：

 1、產品配發檢驗合格證書和使用說明書，以確保用戶能正確安裝使用我公司產品；

 2、公司保證出廠的產品均按國家有關標準生產和檢驗，不合格的產品絕不出廠。嚴格執行國家工業產品售后服務相關規定，對出廠產品自發貨日起，質保1年，終身維護。

 3、在質量保證期內，因產品質量問題發生的設備故障（人為操作不當原因致使設備故障除外），我公司將提供免費維修服務。在質量保證期外，根據設備損壞程度，如需更換產品元器件，我公司應收取相應維修費用。

 4、在正常維修中，我公司不負擔寄出產品的運輸費用。對人為操作不當或不可預見性事件致使設備故障而導致產品維修，我公司承擔產品維修過程中發生的修理調試費用，用戶負擔產品維修過程中發生的材料成本及運輸費用。

  5、對于環境檢測中任何技術問題，我公司務必做到有問必答。屬于產品質量問題24小時內給予解答。
