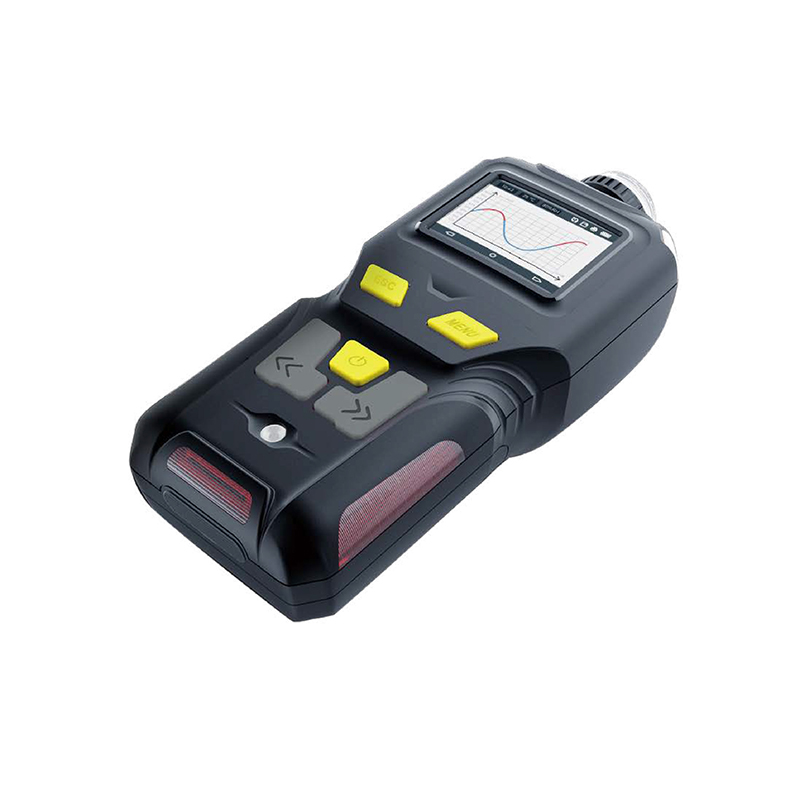

?　　臭氧，是一種使用非常廣泛的氣體，在很多行業都有存在，比如化工、醫療、制藥的潔凈室，因此對環境中的臭氧濃度進行檢測是很有必要的，這時就需要用到臭氧檢測儀了。那么臭氧檢測儀的檢測原理是怎樣的呢？下面就跟隨逸云天小編一起來看看吧！

　　臭氧檢測儀的檢測原理：

　　我們知道地球大氣層中有臭氧層，科學家們發現臭氧層吸收紫外線。研究表明，臭氧在253波長處對紫外光的吸收系數最大。根據比爾定律，紫外線通過臭氧衰減的波長為7nm。該方法在美國和其他國家已被用作標準臭氧分析方法。臭氧探測器采用紫外吸收原理，用穩定的紫外光光源產生紫外線，用光波濾光濾除其它波長的紫外線，只允許波長253。7nm通過。經過樣品光電傳感器，再通過臭氧吸收電池，達到采樣光電傳感器。通過將樣品光電傳感器的電信號與采樣的光電傳感器進行比較，然后通過數學模型的計算，得到臭氧濃度。

　　電路原理的實現：

　　基本電路由六個部分組成：電源、紫外光控制、紫外光采樣檢測、對數放大器、模擬輸出和顯示。

　　該電路的核心部分是用對數放大器LOG 100實現臭氧濃度的數學模型。LOG 100是一個具有14個引腳的集成電路，可以對兩個電流或電壓的比值進行對數。該放大器的輸出電流動態范圍很寬，可以從1NA到1mA。輸出誤差范圍不超過0.1%?；静季€，輸出公式：Vout=VT×INI0/I(注釋：VT---常數;Vout---輸出電壓)。

　　電源部分主要生產紫外線燈所需的高壓電源，同時產生電路板上所需的+15V直流電源。紫外線燈的控制部分主要是控制紫外線燈的電流在恒定的許用范圍內，過高、過低可以自動調節，如果不能調節，說明紫外線燈的壽命已經到了，面板上有紅燈，建議更換新的紫外線燈。標準紫外檢測和采樣紫外檢測部分也是關鍵部分。光電傳感器將紫外光信號轉換為電壓信號，然后由兩個運算放大器對信號進行分選和放大，再發送到LOG 100進行計算和處理，并顯示輸出。模擬輸出量0~20 mA與臭氧濃度呈線性關系。

　　以上關于臭氧檢測儀的檢測原理就為大家分享到這里，希望這篇文章對大家有所幫助。如果還有其他關于臭氧檢測儀的問題想要了解，可以關注逸云天或給小編留言，我們期待與您一起探討!
